Cilindros hidráulicos, como los actuadores centrales en los sistemas hidráulicos, son principales responsables de convertir eficientemente la energía hidráulica en energía mecánica para lograr un movimiento de reciprocidad o balanceo lineal. Con su estructura simple y su rendimiento estable, a menudo se usa ampliamente en varios tipos de maquinaria para reemplazar dispositivos de reducción complejos y proporcionar un movimiento sin huecos y suaves. La fuerza de salida del cilindro hidráulico está estrechamente relacionada con el área efectiva del pistón y la diferencia de presión en ambos extremos. Su estructura básica incluye componentes centrales como barril de cilindro, cabeza de cilindro, varilla de pistón y pistón, dispositivo de sellado, etc., y el búfer y el dispositivo de escape se configuran de acuerdo con las necesidades reales.
La estructura deCilindros hidráulicoses cambiante, por lo que sus métodos de clasificación también son diversos. De acuerdo con su modo de movimiento, los cilindros hidráulicos se pueden dividir en dos tipos: tipo de movimiento de reciprocación lineal y tipo de oscilación rotativa. Al mismo tiempo, según la acción de la presión hidráulica, los cilindros hidráulicos se pueden dividir en tipo de acción única y tipo de doble acción. Además, la forma estructural también es una dimensión importante de la clasificación, que incluye el tipo de pistón, el tipo de émbolo, el tipo de manga telescópica de varias etapas y el tipo de bastidor de engranajes. Además, la forma de instalación y el nivel de presión del cilindro hidráulico también son la base para su clasificación, como diferentes métodos de instalación, como varillas de enlace, pendientes, pies base, ejes de bisagra y diferentes niveles de presión como 16MPa, 25MPA y 31.5MPA.
Los cilindros hidráulicos son un dispositivo que convierte la energía líquida en energía mecánica. Puede soportar grandes fuerzas porque su fluido de trabajo puede transmitir la fuerza, lo que permite que el cilindro hidráulico resista fácilmente grandes cargas. Funciona sin problemas, y dado que el flujo del fluido de trabajo es continuo, no habrá impacto y vibración. Debido a su estructura simple, tamaño pequeño, operación confiable y larga vida útil, se usa ampliamente en la producción industrial y puede adaptarse a varios entornos de trabajo y espacios. Y es muy conveniente controlar, y el control del cilindro hidráulico se puede lograr ajustando la presión y el flujo del sistema hidráulico.
Los cilindros hidráulicos tienen una amplia gama de aplicaciones en la producción industrial, principalmente que incluye industrias de máquinas herramientas: como máquinas de fresado, máquinas de perforación, tornos, etc., utilizados para controlar el movimiento de los cortadores de fresado, los brotes de perforación, las herramientas, etc. Industria metalúrgica: se puede utilizar para la elevación, la apertura, el cierre, el sujetador y otros controles de la acción como los tambores y los rodillos. Industria minera: utilizado para levantar, inclinar, sujetar y otro control de la maquinaria minera. Industria de la construcción: se utiliza para levantar, inclinar, sujetar y otro control de la maquinaria de construcción, como grúas de torres, ascensores, etc. Maquinaria agrícola: utilizado para levantar, inclinar, dirección y otro control de la maquinaria agrícola, como tractores, combinar cosechadoras, etc.
Los cilindros hidráulicos se pueden dividir en pistóncilindros hidráulicos, cilindros hidráulicos del émbolo, cilindros hidráulicos telescópicos y cilindros hidráulicos de swing de acuerdo con su estructura y características de operación. Cada uno tiene ventajas estructurales y características de procesamiento.

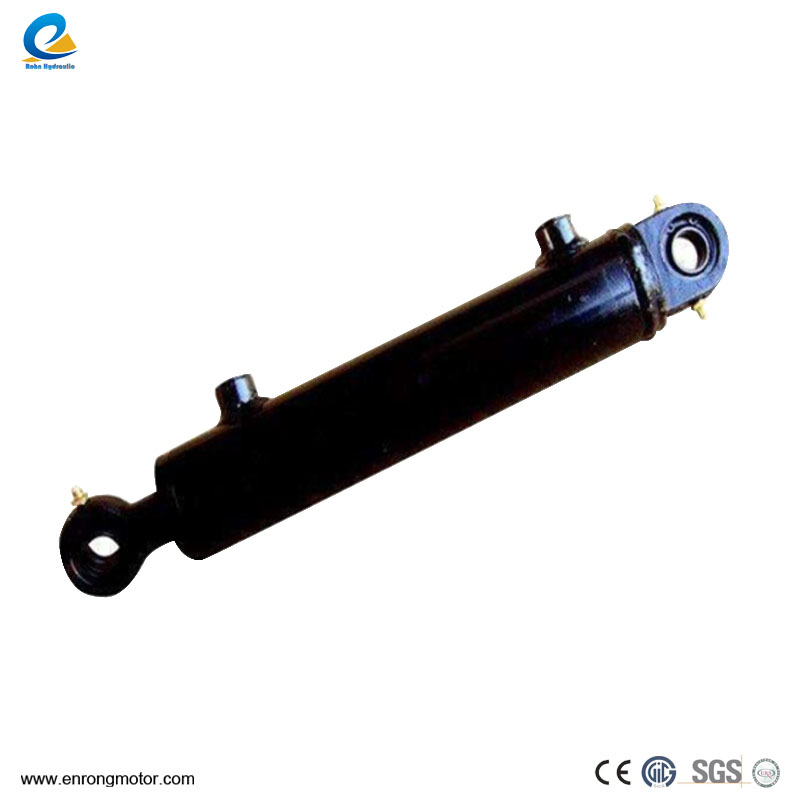

Los cilindros hidráulicos del pistón se dividen en estructuras de varilla única y doble fila, con formas de doble acción y acción simple. La característica del movimiento del pistón es unidireccional, lo que requiere que la fuerza externa empuje en la dirección opuesta, mientras que los cilindros de acción doble pueden moverse en dos direcciones a través de la presión hidráulica. La característica de un cilindro hidráulico de varilla de pistón único es que tiene una varilla de pistón solo en un extremo. La figura muestra un cilindro hidráulico típico de un solo pistón, con puertos de aceite de entrada y salida A y B en ambos extremos. Estos puertos de aceite se pueden alimentar con aceite a presión o aceite de retorno, lo que logran el movimiento en dos direcciones. Por lo tanto, este tipo de cilindro hidráulico se llama cilindro de doble acción.
El movimiento del pistón del cilindro hidráulico del pistón es unidireccional, y su movimiento inverso requiere una fuerza externa para lograr. A pesar de esto, su carrera suele ser más largo que el de un solo cilindro hidráulico de varilla de pistón. Los cilindros hidráulicos de pistón incluyen principalmente dos estructuras: varilla única y varilla doble. Sus métodos de fijación se pueden dividir en dos categorías: fijación del cuerpo del cilindro y fijación de varillas de pistón. Según la acción de la presión hidráulica, se puede dividir en tipos de acción única y de doble acción.
El cilindro hidráulico del émbolo es un diseño de acción única, el movimiento es impulsado por la presión hidráulica y la carrera de retorno requiere fuerza externa. Es adecuado para aplicaciones de accidente cerebrovascular, pero debido al peso del émbolo, es necesario evitar la deformación causada por su propio peso cuando se usa horizontalmente. No hay contacto entre el émbolo y la manga del cilindro, y solo es compatible con la manga del cilindro, lo que simplifica la dificultad de procesamiento de la manga del cilindro y es particularmente adecuado para hacer cilindros hidráulicos de accidente cerebrovascular.
Debido al gran peso del émbolo, puede hundirse debido a su propio peso cuando se coloca horizontalmente, lo que resulta en un desgaste unilateral del sello y la guía, por lo que es más adecuado usarlo verticalmente. El émbolo siempre está bajo presión durante el trabajo, por lo que debe tener suficiente rigidez para mantener la estabilidad.
Los cilindros hidráulicos telescópicos alcanzan largos golpes a través de pistones de varias etapas y a menudo se usan en maquinaria de ingeniería. Cuando se retrae el pistón, la longitud es más corta y la velocidad de salida y la fuerza cambiarán. El cilindro hidráulico telescópico contiene dos o más etapas de pistones, que se extienden en orden de gran a pequeño, y se retraen en orden de pequeño a grande. Este cilindro hidráulico puede alcanzar una carrera más larga, y al mismo tiempo, es de corta longitud cuando se retrae y tiene una estructura compacta. A menudo se usa en maquinaria de ingeniería y maquinaria agrícola. A medida que múltiples pistones se mueven en secuencia, su velocidad de salida y fuerza de salida cambiarán.
Los cilindros hidráulicos de swing se utilizan en maquinaria que requiere movimiento de rotación. El movimiento de oscilación o rotación se logra cambiando la presión hidráulica. La estructura tiene cuchillas individuales, cuchillas dobles y columpio espiral. Los cilindros hidráulicos de swing son cilindros hidráulicos con una estructura especial, y su movimiento de salida es el movimiento o movimiento de rotación. Este cilindro hidráulico se usa a menudo en sistemas mecánicos que requieren movimiento de rotación, como maquinaria de ingeniería, maquinaria metalúrgica, etc. Su principio de trabajo es controlar el ángulo de oscilación y la fuerza del pistón cambiando la dirección y el tamaño de la presión hidráulica, para lograr el movimiento de rotación requerido. Los cilindros hidráulicos de swing, como actuadores clave que producen torque y logran un movimiento recíproco, tienen varias formas de diseño, que incluyen cuchillas individuales, cuchillas dobles y columpio espiral.
Los cilindros hidráulicos son un componente hidráulico muy importante, que tiene las características de soportar grandes fuerzas, que funcionan suavemente y son altamente confiables. Se utilizan ampliamente en máquinas herramientas, metalurgia, minería, construcción, agricultura y otros campos.
